碳纤维增强复合材料（CFRP）因其兼具高抗拉强度、高刚性和轻量化特性，作为下一代技术和产业的关键材料正受到普遍关注。

一、CFRP 力学性能的影响因素

CFRP 的力学性能受多种因素明显影响：

1）碳纤维的取向和密度会直接作用于其性能表现。

2）内部空隙和缺陷的存在也会产生重要影响。

3）深入了解这些内部结构，是准确评估 CFRP 强度并优化其设计的关键。

二、内部结构分析的挑战与需求

分析 CFRP 内部结构需要能够分辨出小到微米设置是亚微米的间隙。

1）传统破坏性方法需切割样品，可能改变材料结构并影响分析准确性。

2）因此，高分辨率、非破坏性成像技术成为获取详细可靠信息的必要手段。

三、高分辨率 3D X 射线显微镜（XRM）的优势

1）它能以非破坏性方式实现 CFRP 内部结构的三维可视化。

2）可清晰精确地观察碳纤维的取向和密度、检测内部空隙和缺陷，并对纤维间间隙进行定量分析。

四、X4 POSEIDON 系统的特点

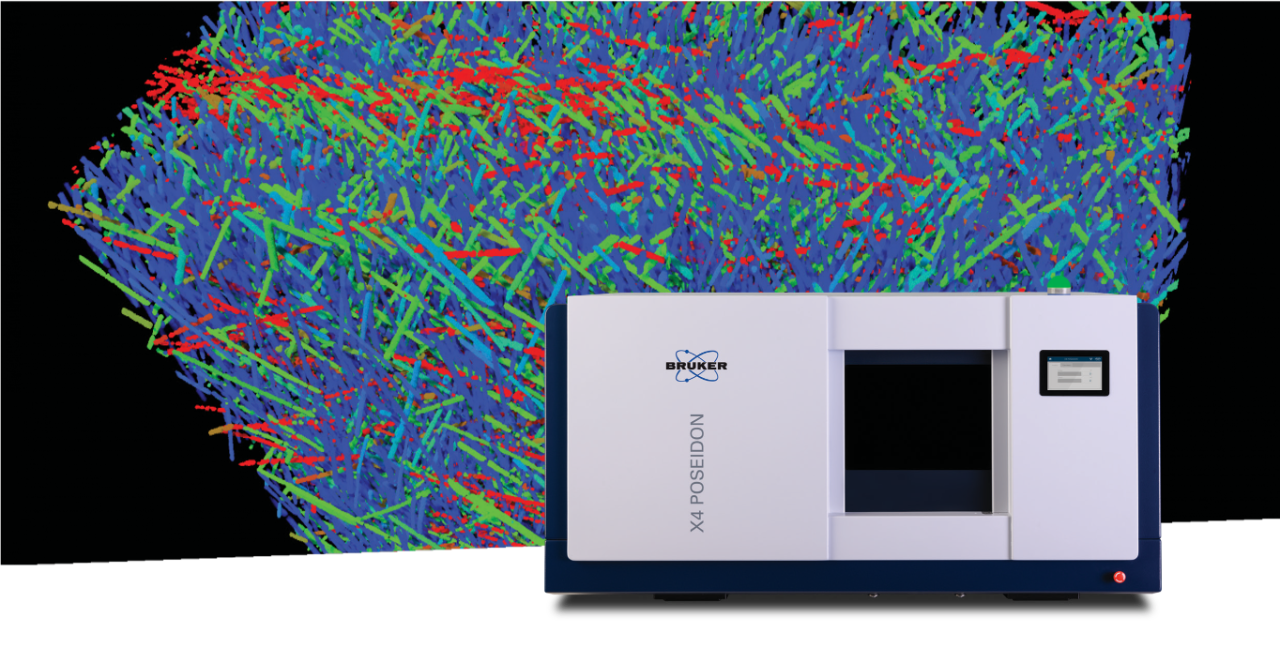

X4 POSEIDON 是一款高性能桌面式 XRM 系统。

1）具备高分辨率成像能力，同时可适配大多数实验室空间。

2）其多功能性和高精度使其成为研究 CFRP 详细内部结构的理想选择，且不会对样品造成损坏。

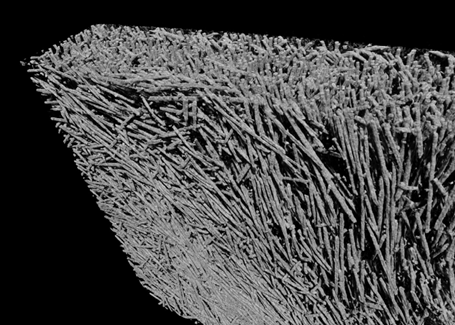

▲图1：三维体渲染图像

通过三维体渲染图像（图 1）可清晰观察到碳纤维增强复合材料（CFRP）中碳纤维的取向。该可视化结果能全方面呈现样品中碳纤维的整体排列情况。

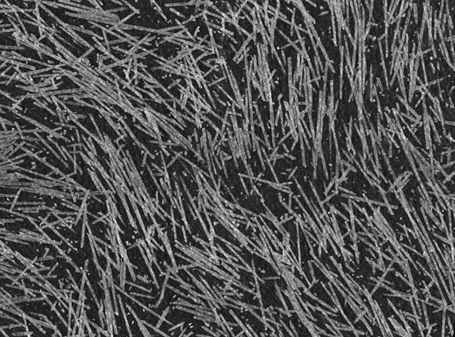

▲图2：大强度投影（MIP）图像

大强度投影（MIP）图像（图 2）是理解纤维取向和堆积密度的另一种直观方式。这种二维视图会显示三维数据中强度高的体素。

▲图3：纤维间距的分布分析

借助 CT 分析软件（CTAn）可进行结构分离分析，以量化评估纤维间的间距。生成的彩色编码三维图像（图 3）会突出单个纤维间的距离，助力了解样品中纤维密度的分布情况。该分析对评估 CFRP 的力学性能至关重要，因为纤维密度直接影响材料的强度和性能表现。
